圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
福建霞浦縣田總9*15復式三層別墅設計圖案例。越來越多返鄉建房子的業主了，田總也不例外。田總在深圳工作，準備在老家建一棟新房子。聯系到軒鼎的時候，田總馬上就要開工了，確還沒想好風格款式。和設計師交流了一下午后，展開一系列的工作。這款設計9*15的尺寸。內部是挑空客廳+旋轉樓梯的色劑，整體造型滿滿的歐式田園風格。墻體使用的磚紅色真石漆加以少許文化石過渡。落地窗的設計時尚感十足，還能增加室內采光。整體自然好看。符合現代人的品味。
設計功能：
☑ 占地尺寸：9*15米
☑ 占地面積：98.34㎡
☑建筑面積：308.78㎡
☑ 建筑結構：磚混結構
☑ 造價估算：31-35萬
☑ 一層建筑面積（包含外墻）：98.34㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.290米，建筑面積308.78平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。
后期效果圖：
俯視效果圖：
背面效果圖：

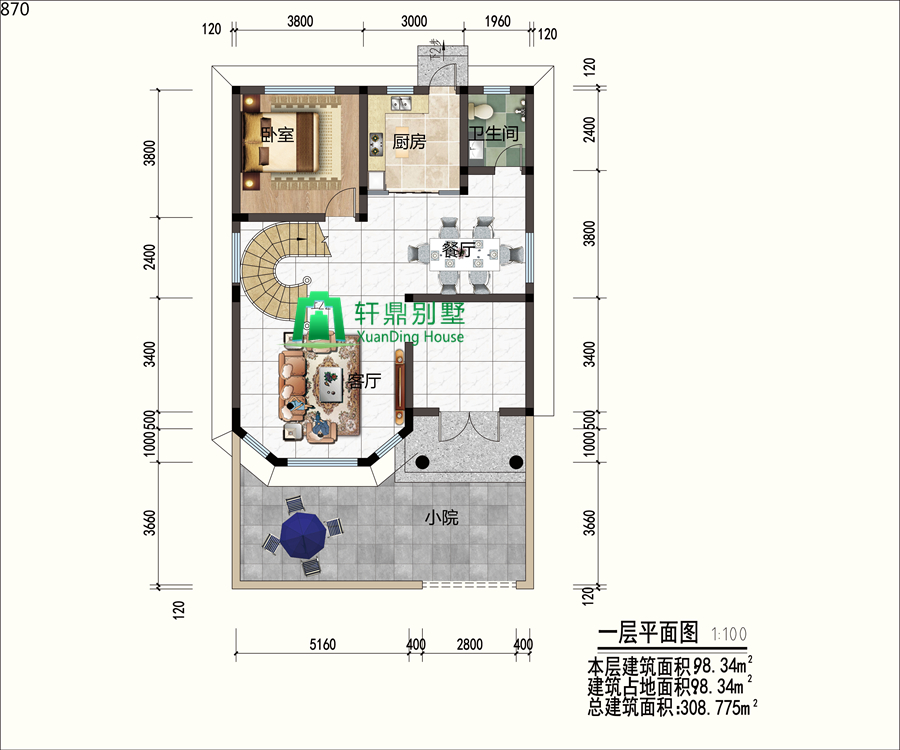

一層平面圖： 門廳，客廳，露臺，廚房，臥室，衛生間。進戶門則是門廳的設計，起到了過渡。左側是客廳，八角窗的造型設計，獨特美觀。挑空客廳的設計，讓室內空間更加的寬敞。廚房留有后門的設計，方便處理生活垃圾，以及日常到后院的進出。

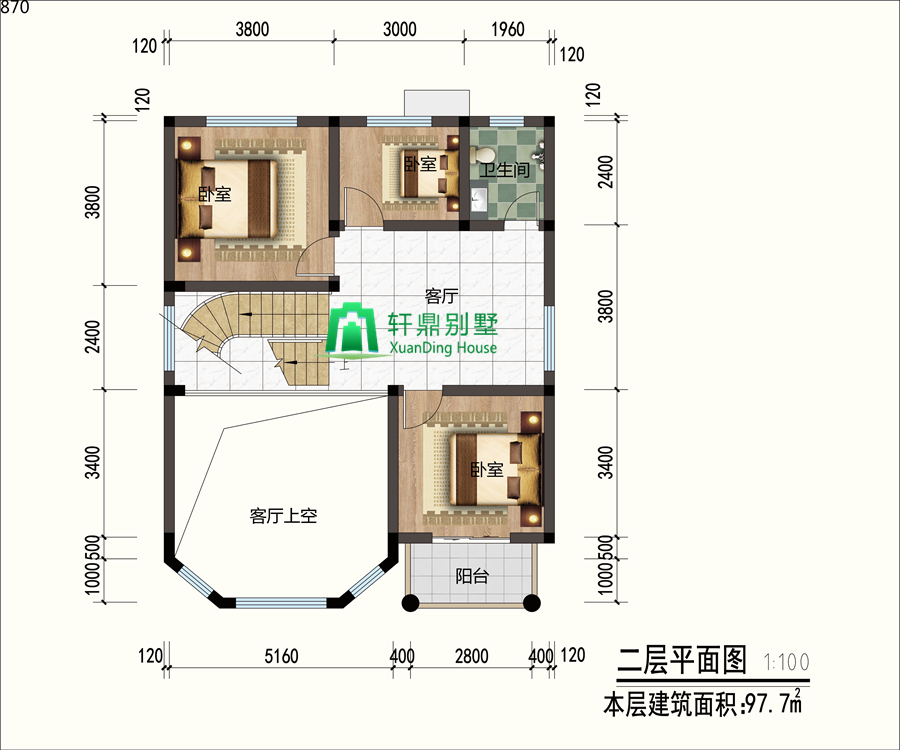

二層平面圖： 客廳，臥室，衛生間，陽臺。三間臥室+一間衛生間，形成寬敞的生活空間，讓家人的生活更加的方便，舒適。

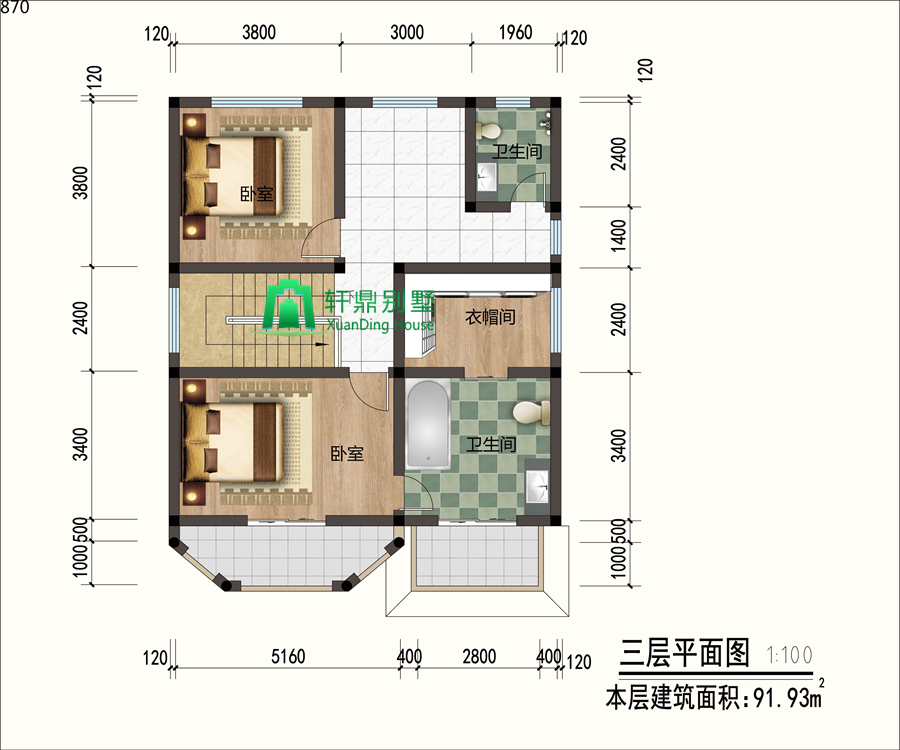

三層平面圖：客廳，臥室，衛生間，衣帽間，陽臺。套臥的設計為主臥，不僅帶有大面積的衛生間設計，平時擺放浴缸泡澡，空間都足夠了。衣帽間的設計讓平時雜亂衣物有了規整的空間。

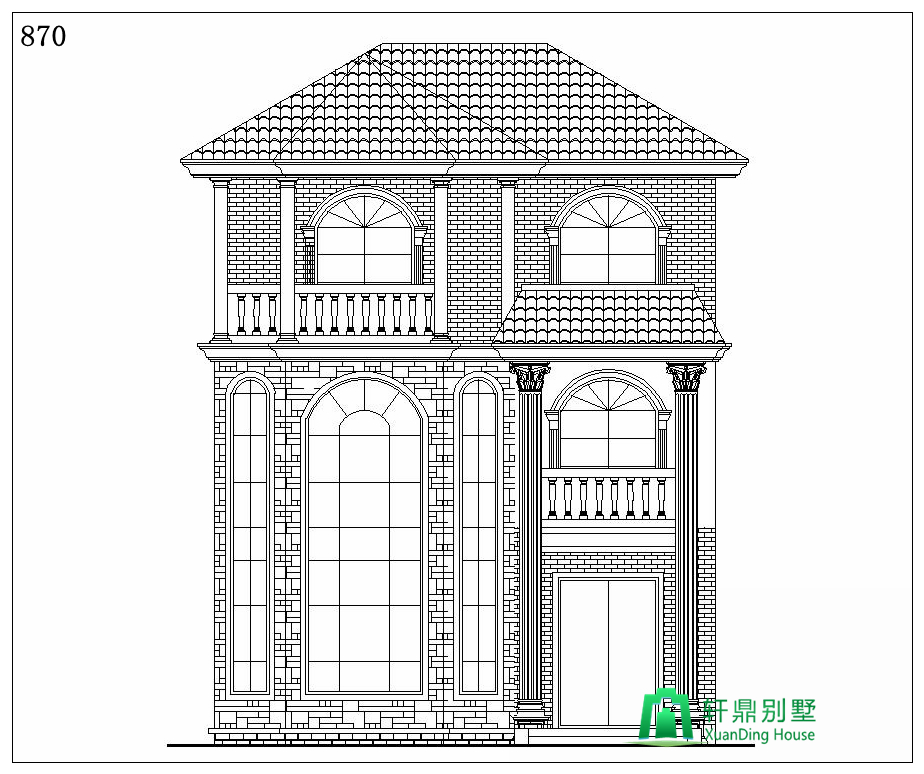

正立面圖：

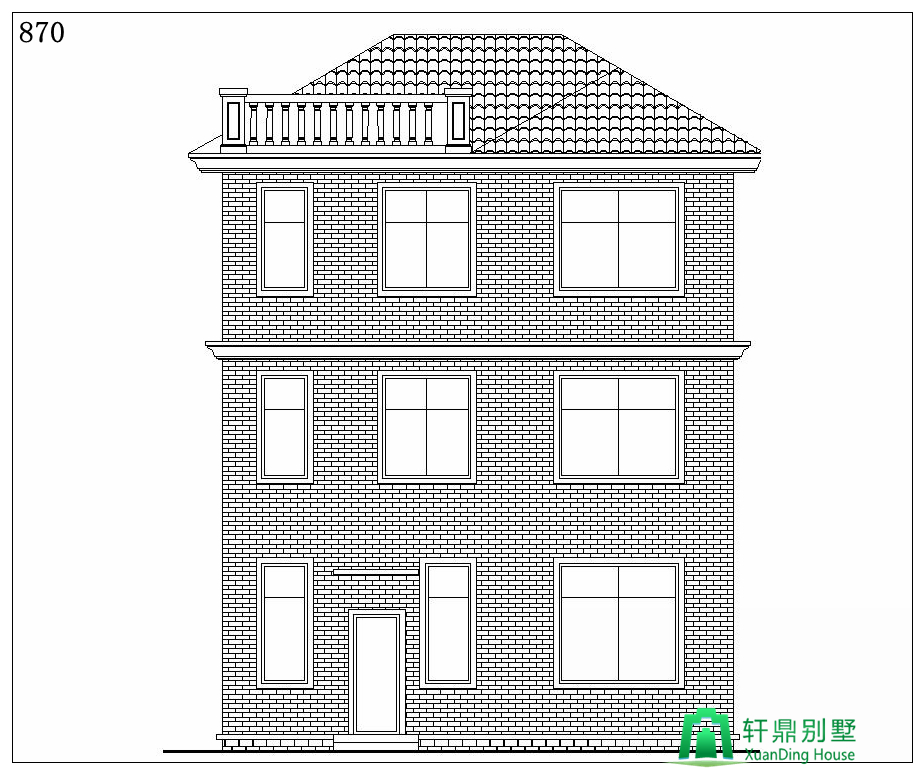

背立面圖：

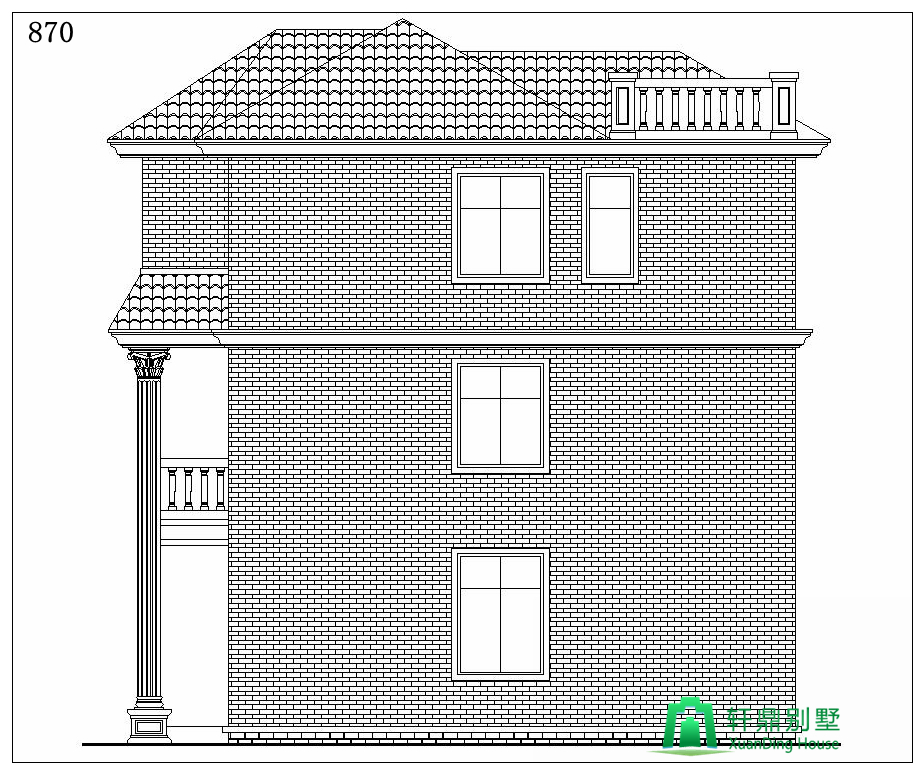

左立面圖：
右立面圖：
全國范圍內包郵
