圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
湖南長沙張總定制400平二層別墅設計圖。此款設計風格為簡歐設計。整體室內布局設計清晰合理，入戶帶有臺階，提升別墅的氣質。二層陽臺鐵藝欄桿的設計，精巧別致。背面則是多處陽臺的設計，為家人提供了休閑娛樂平臺。沒有過多的繁瑣裝飾，造價成本上節省了不小的開支。這款的搭配非常經典，建在農村，非常的受歡迎。宅基地合適的朋友，不妨看看這款設計圖。
設計功能：
☑ 占地尺寸：17.6*10.3米
☑ 占地面積：171.50㎡
☑建筑面積：416.65㎡
☑ 建筑結構：框架結構
☑ 造價估算：43-48萬
☑ 一層建筑面積（包含外墻）：171.65㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地下一層，地上二層，建筑總高度（到屋脊高度）：9.975米，建筑面積416.65平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：負一層層高2.7米，一層層高3.6米，二層層高3.3米。

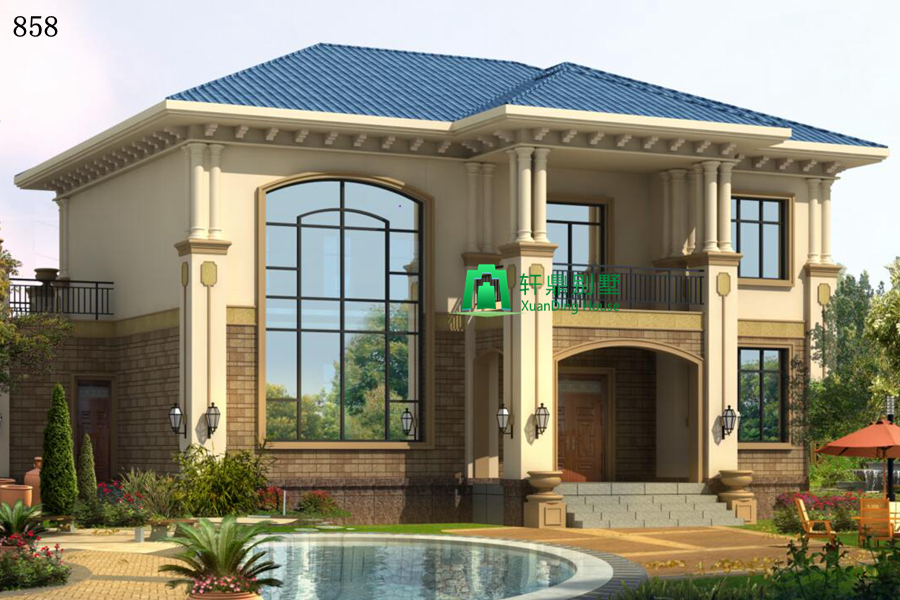

后期效果圖：
俯視效果圖：
背面效果圖:

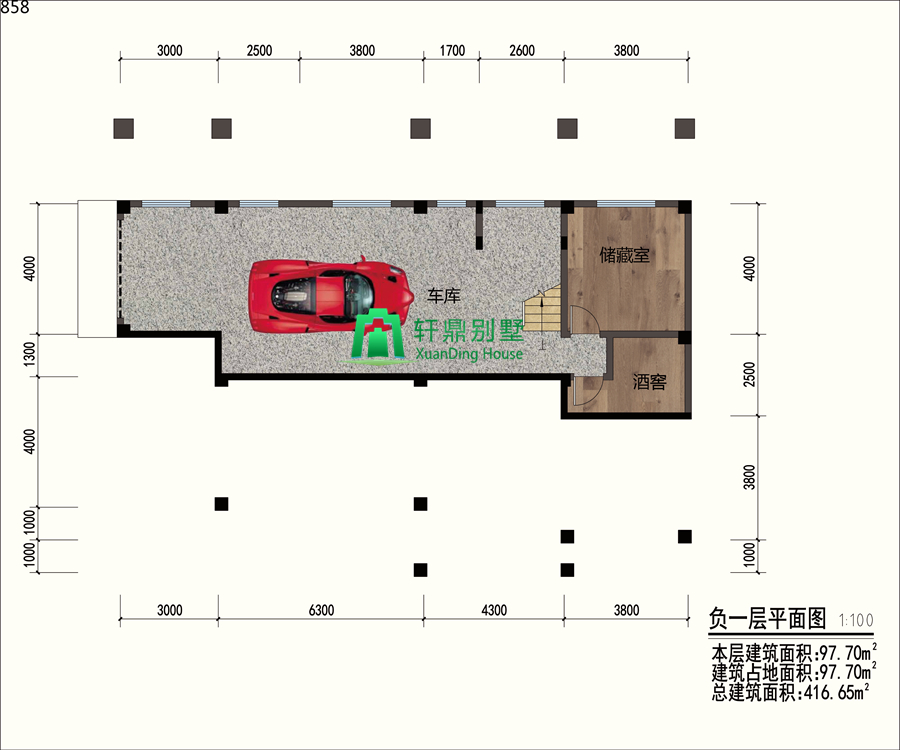

負一層平面圖： 車庫，儲藏室，酒窖。為業主設計了方便歸納雜物的儲藏室以及酒窖的設計。

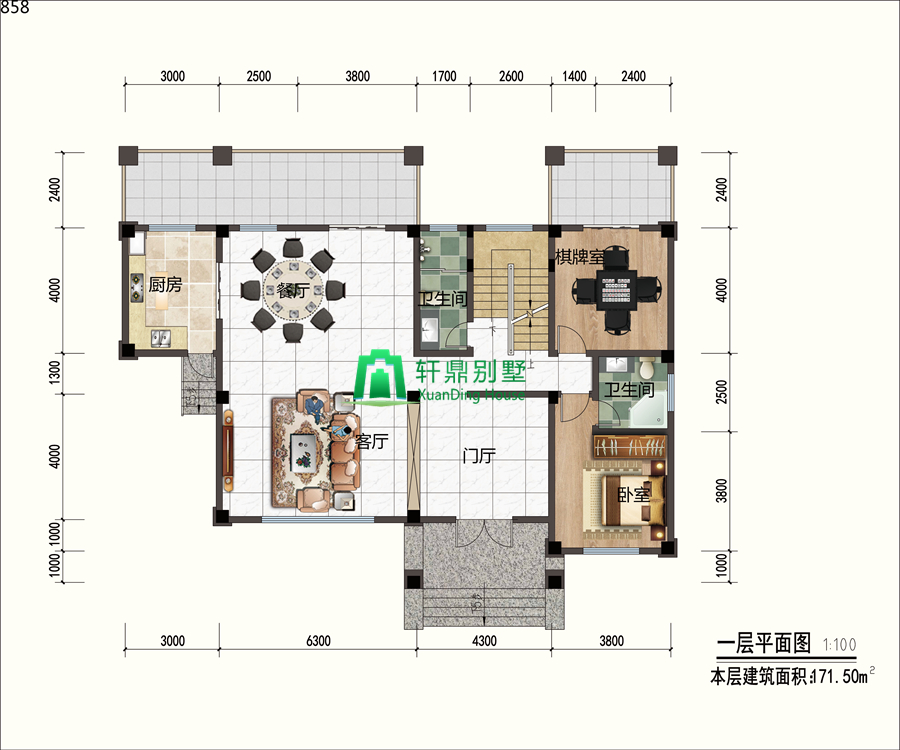

一層平面圖： 門廳，客廳， 廚房，餐廳，棋牌室，衛生間，臥室，陽臺。一層設計功能比較齊全，為業主打造休閑居住一體化的設計。棋牌室以及餐廳處設立了推拉門，通風效果極佳，盡收室外美景。

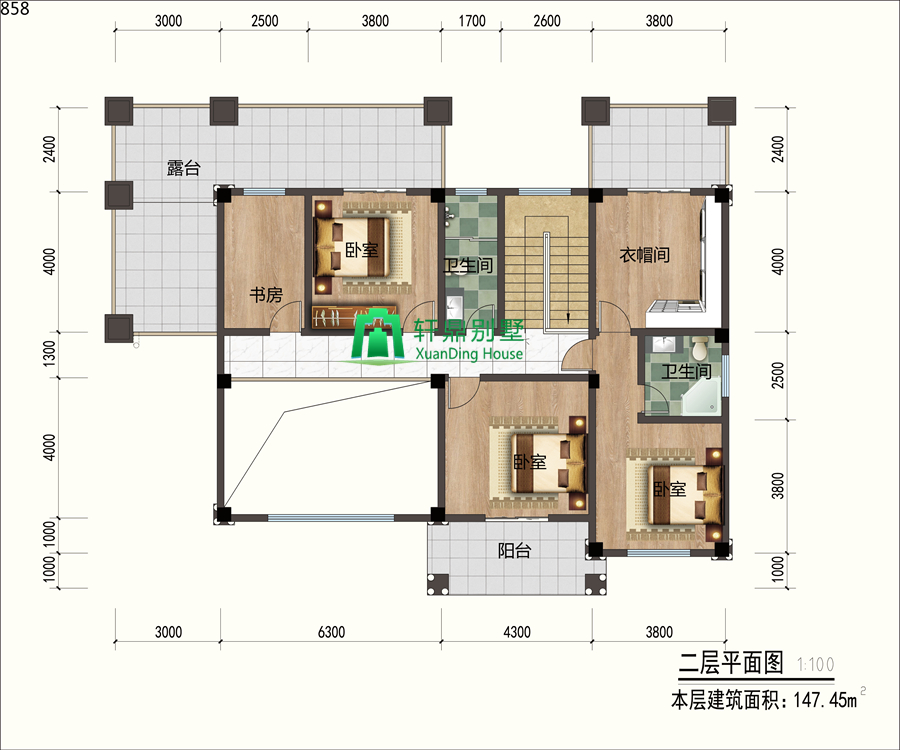

二層平面圖：臥室，衣帽間，陽臺，露臺，書房。每間臥室都帶有陽臺，打造舒適的生活居住環境。單獨的衣帽間設計，讓臥室保持整潔，衣物再也不用亂推亂放。

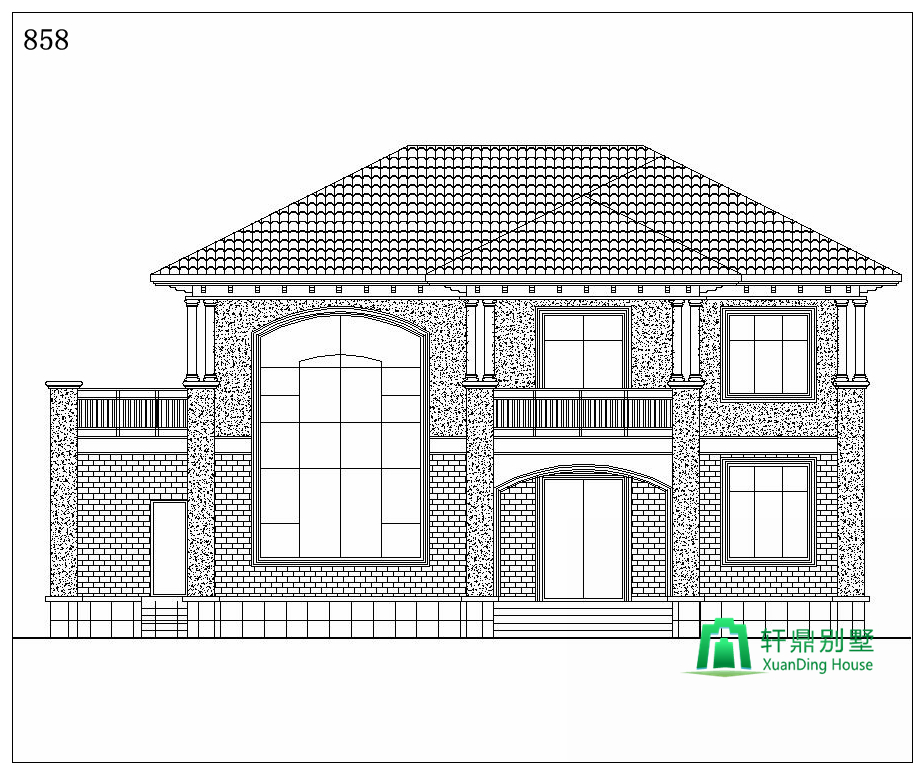

正立面圖：

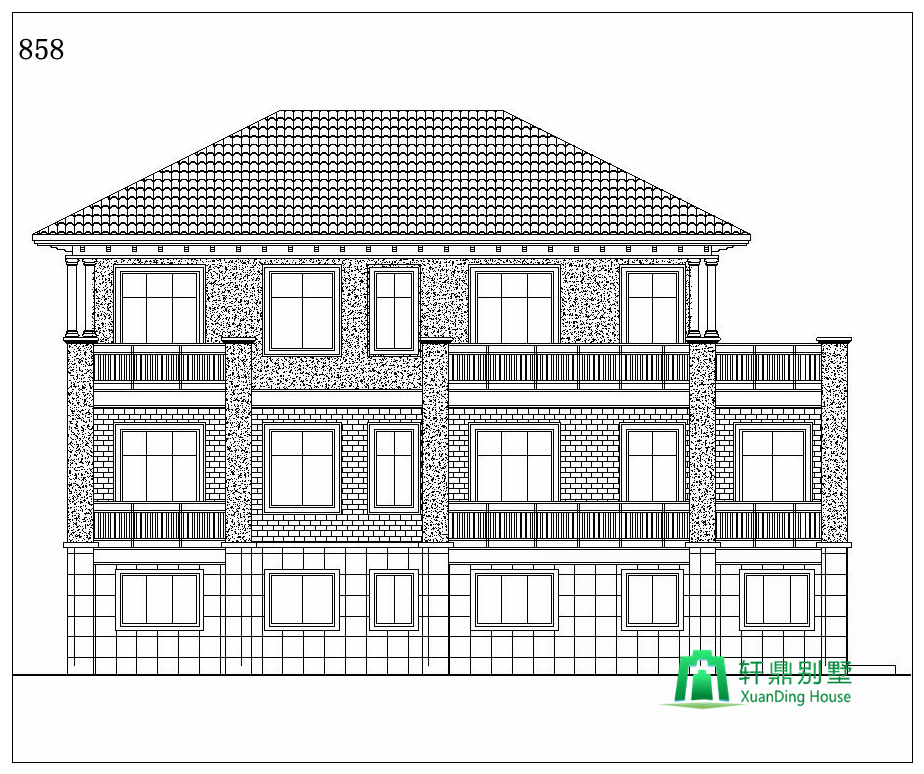

背立面圖：

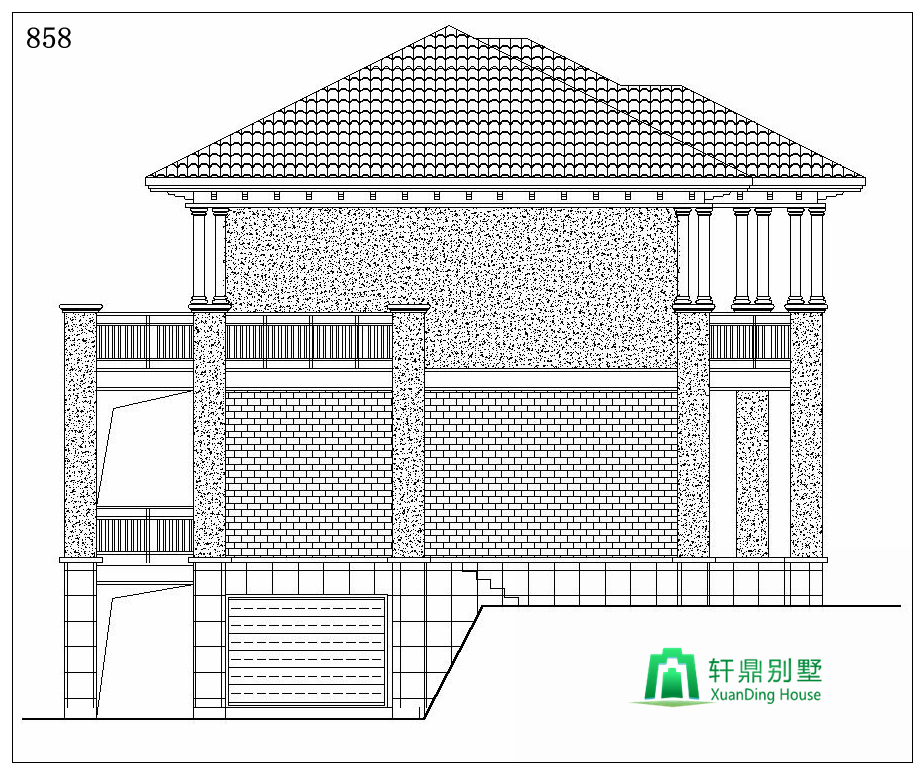

左立面圖：

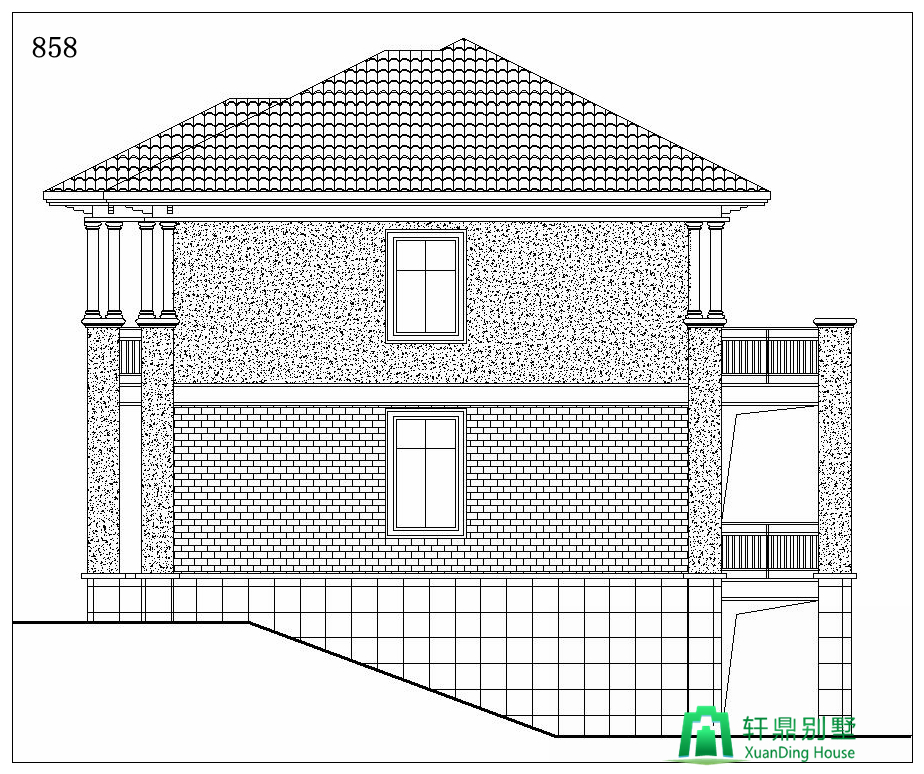

右立面圖：
全國范圍內包郵
